风机盘管机组简称风机盘管。它是由小型风机、电动机和盘管(空气换热器)等组成的空调体系结尾设备之一。盘管管内流过冷冻水或热水时与管外空气换热,使空气被冷却,除湿或加热来调理室内的空气参数。它是常用的供冷、供热结尾设备。
依照国家标准GB/T 19232-2003的规则,风机盘管可按如下方式分类:

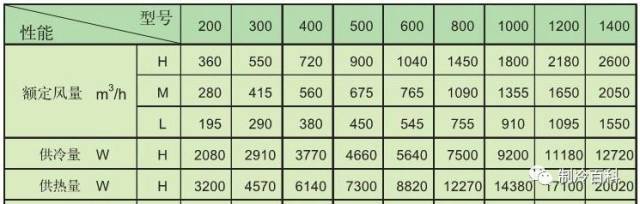

依据国家标准GB/T 19232-2003的规则,风机盘管的类型和参数如下:
风机盘管与供回水管道衔接操作时应采取了专用工具,避免盘管接口,凝水盘与凝聚水管衔接处应选用200mm长的塑料软管并用专用管夹夹紧 。
风机盘管应在管道冲刷后再与之衔接,以避免盘管阻塞;假如设备有过滤器应在体系调试运转后进行拆洗才干交给 。
风机盘管机组设备前应进行单机三速试运转及水压实验,实验压力为体系作业所接受的压力的1.5倍,不漏为合格。
风机盘管的进出水阀门应尽或许接近凝水盘设备,避免阀杆的滴水漏人房间。风管、回风箱及风口与风机盘管机组衔接处应紧密、结实。

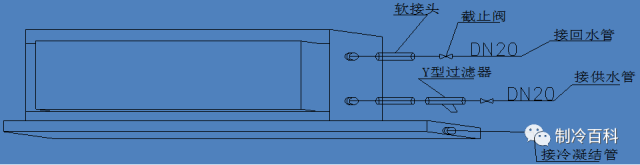

符号阐明:1-软衔接;2-电动二通阀;3-截止阀;4-Y型过滤器;5-吊杆;6-风机盘管;7-风管软接;8-凝聚水排水 。
